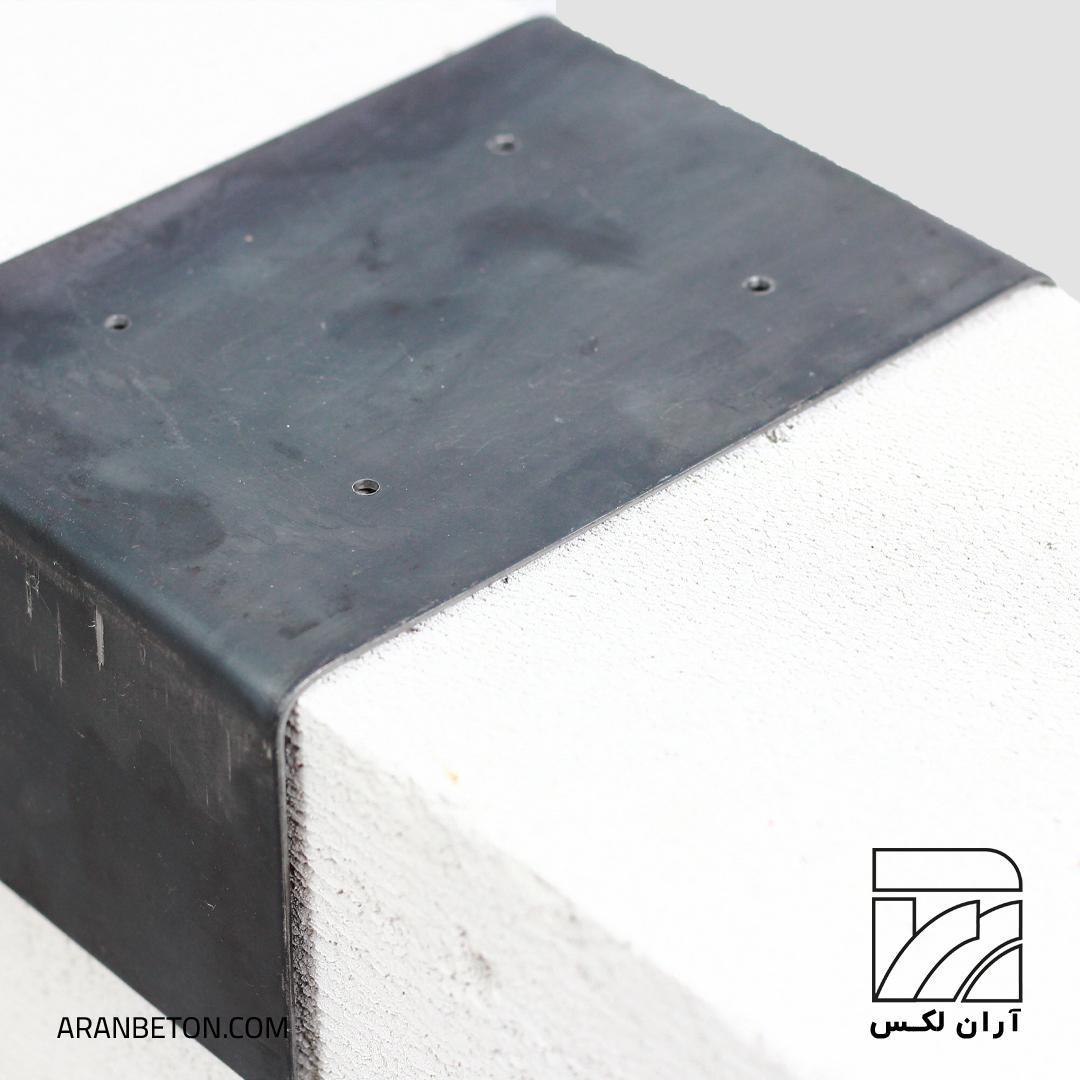

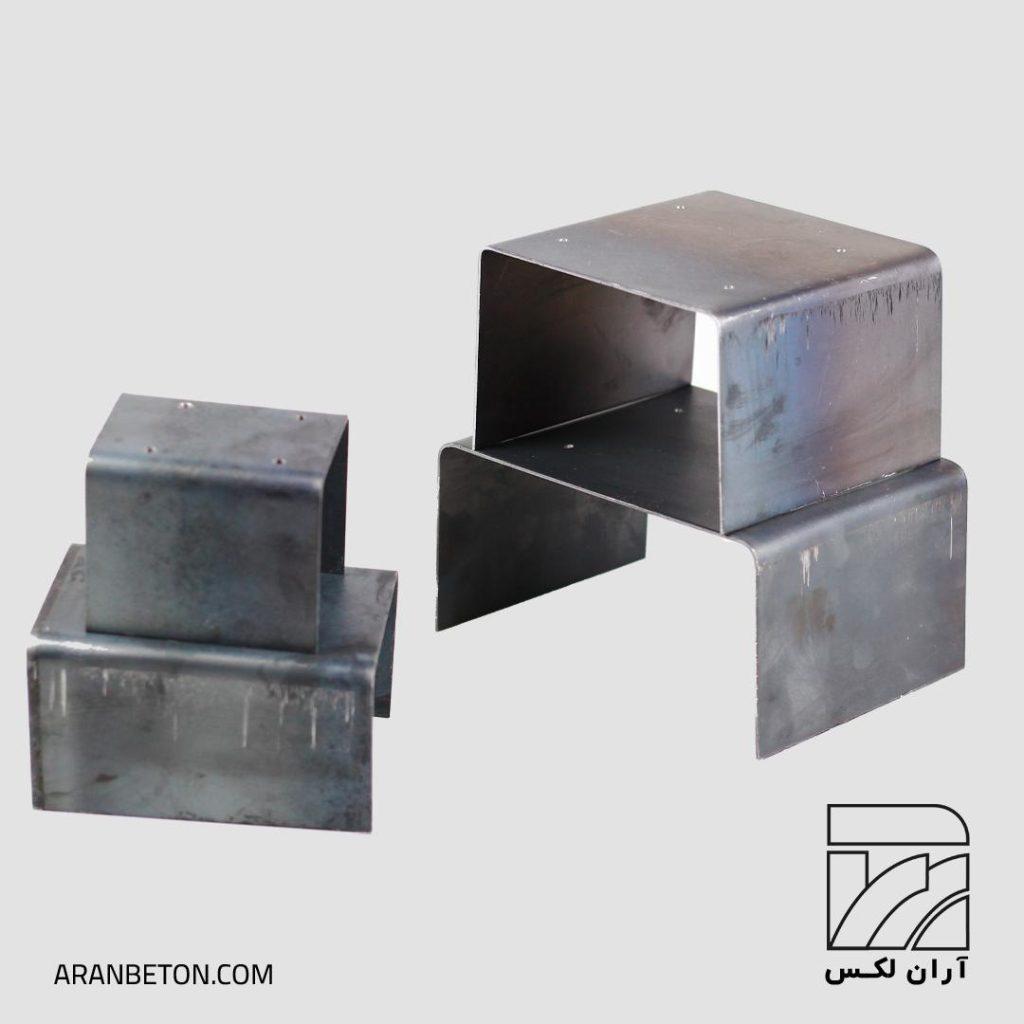

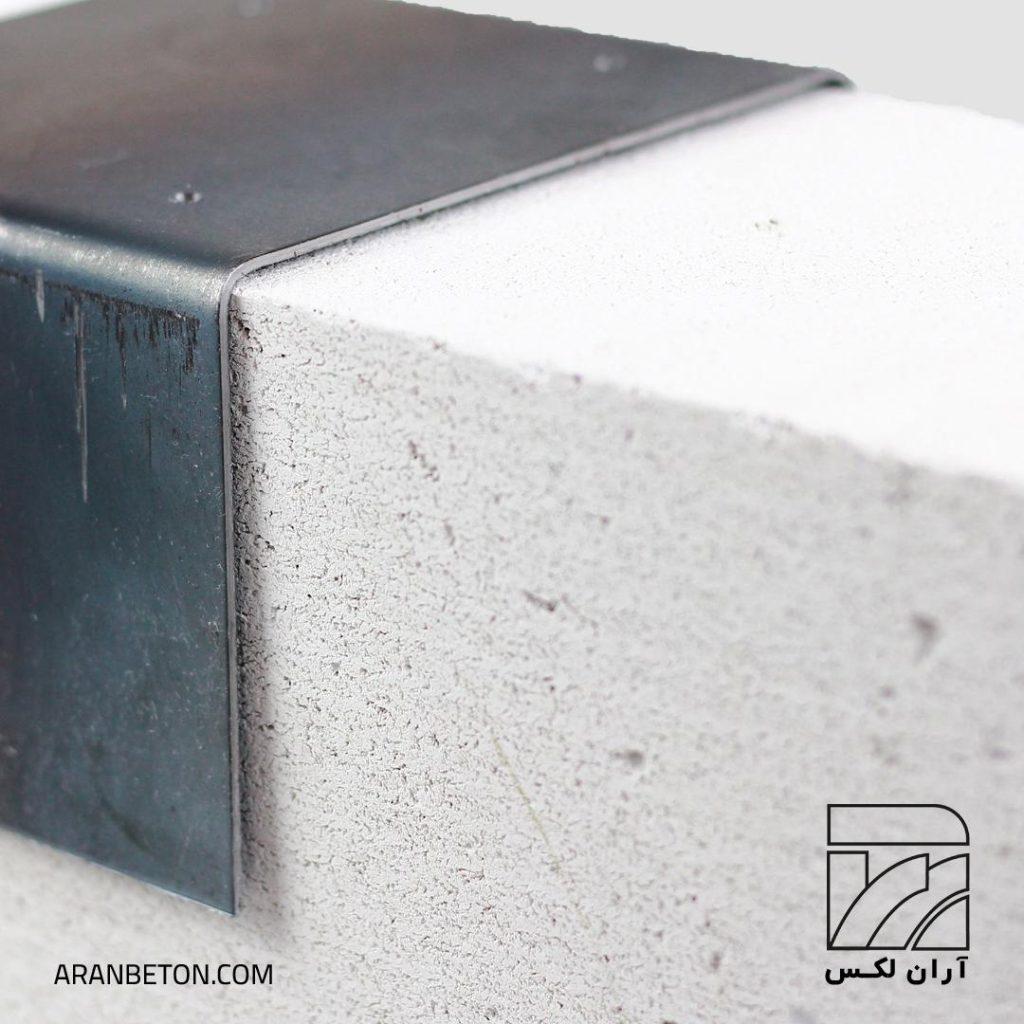

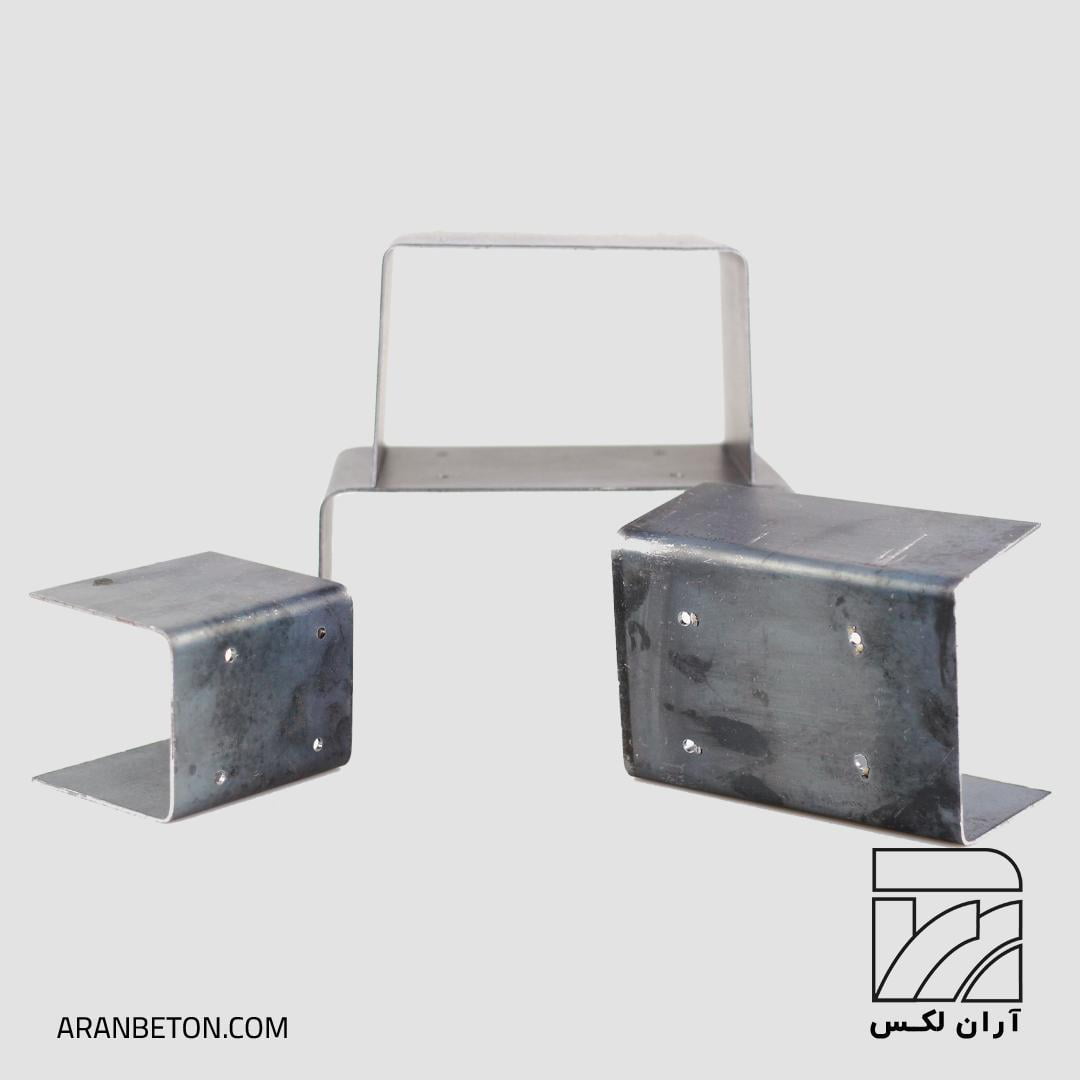

ناودانی منقطع آرانلکس یکی از عناصر مهم و موثر در ساخت و ساز است که در ساخت دیوارها و سازه‌های بتنی به کار می‌رود. این ناودانی‌ها به صورت عمودی در دیوارها یا ستون‌ها قرار می‌گیرند و اهمیت بسیاری در افزایش مقاومت و پایداری سازه دارند.
ناودانی منقطع هبلکس یا ناودانی منقطع گالوانیزه، یکی از اجزای حیاتی است که با حضور آن، مقاومت ساختمان در برابر زلزله بهبود می‌یابد. وجود این ناودانی به همراه میلگرد بستر، باعث افزایش کارایی اصلی ساختمان می‌شود. وال پست منقطع طراحی شده است تا نقش بهتری از نبشی کشی‌های قدیمی را ایفا کند. نبشی کشی‌های قدیمی به دلیل کمبود مقاومت، امکان ارائه استحکام لازم در مواجهه با حوادث را نداشتند.
نصب ناودانی منقطع با میلگرد بستر به سرعت و به راحتی انجام می‌شود. این ناودانی باعث افزایش دوام و مقاومت سازه می‌گردد. همچنین، خرید و نصب وال پست منقطع به هزینه معقولی انجام می‌شود. امروزه، در صنعت ساختمان از این ناودانی منقطع به طراحی مدرن سازه‌ها استفاده گسترده می‌شود. این ناودانی نه تنها به عنوان جایگزینی بهتر برای نبشی کشی‌های قدیمی عمل می‌کند بلکه در کاهش هزینه‌های ساخت سازه نیز نقش مؤثری دارد.
ناودانی منقطع یا وال پست چیست؟
وال پست یا ناودانی منقطع، به عنوان یکی از اجزای حیاتی در ساختمان‌ها، نقش مهمی را در نگهداری و حفاظت از دیوارها ایفا می‌کند. این تجهیزات ساختمانی از پروفیل‌های فولادی ساخته می‌شوند و عملکرد مؤثری در اتصال و تثبیت میان‌قاب‌ها، دیوارهای سازه‌ای و غیر سازه‌ای، و تیغه‌ها به اسکلت ساختمان دارند. عملکرد وال پست اساساً در ایجاد ایمنی در برابر فاکتورهای محیطی از جمله باد و زلزله بسیار موثر است.
وال پست با ایجاد اتصال بین دیوارهای سازه‌ای و غیر سازه‌ای با اسکلت ساختمان، به تقویت ساختمان و افزایش مقاومت آن می‌پردازد. این درگیری باعث افزایش مقاومت و پایداری سازه می‌شود و در نهایت، به افزایش طول عمر ساختمان منجر می‌شود. از طرف دیگر، ناودانی منقطع به عنوان روشی آسان و مقرون به صرفه برای اجرای وال پست در مقایسه با روش‌های دیگر شناخته می‌شود.
مطابق با آئین‌نامه 2800 مقررات ملی ساختمان، استفاده از وال پست در ساخت سازه‌ها ضروری و الزامی است، به ویژه در مناطق زلزله‌خیز. این تدابیر به علت خاصیت زلزله‌خیز کشور، اهمیت بسیاری دارد. همچنین، استفاده از وال پست و بست رادیکالی در ساخت دیوارهای غیرباربر، به ویژه با بلوک هبلکس، الزامی است.
این بلوک‌ها به دلیل وزن سبک، چسبندگی بهتری با چسب هبلکس دارند، اما نیاز به تجهیزات جانبی مانند وال پست برای افزایش ایمنی و استحکام سازه دارند. استفاده از وال پست به عنوان یکی از عوامل تقویتی باعث افزایش مقاومت ساختمان و افزایش طول عمر آن می‌شود.
کاربرد ناودانی آرانلکس
ناودانی منقطع به بهبود اتصال دیوارها و تیغه‌ها به اسکلت اصلی ساختمان کمک می‌کند و در شرایط حوادثی مانند زلزله، با انتقال نیروهای وارده از دیوار به فریم ساختمان، مقاومت و پیشگیری از تخریب دیوار را تقویت می‌کند. ناودانی منقطع با وجود بست رادیکالی به ایمنی ساختمان کمک بسزایی می‌کند.
به طور خلاصه، ناودانی منقطع یک نقش حیاتی در افزایش استحکام دیوارها در مقابل نیروهای عمودی و لرزه‌ها ایفا می‌کند و وجود بست رادیکالی باعث افزایش ایمنی ساختمان می‌شود. اما لازم به ذکر است که تجهیزات محافظتی، ترکیدگی دیوارها را در مواجهه با بارهای لرزه‌ای جلوگیری نمی‌کنند. در اینجا باید تأکید شود که وال پست‌ها نیز بارهای لرزه‌ای ناشی از زلزله را مستقیماً تحمل نمی‌کنند.
اجرای وال پست

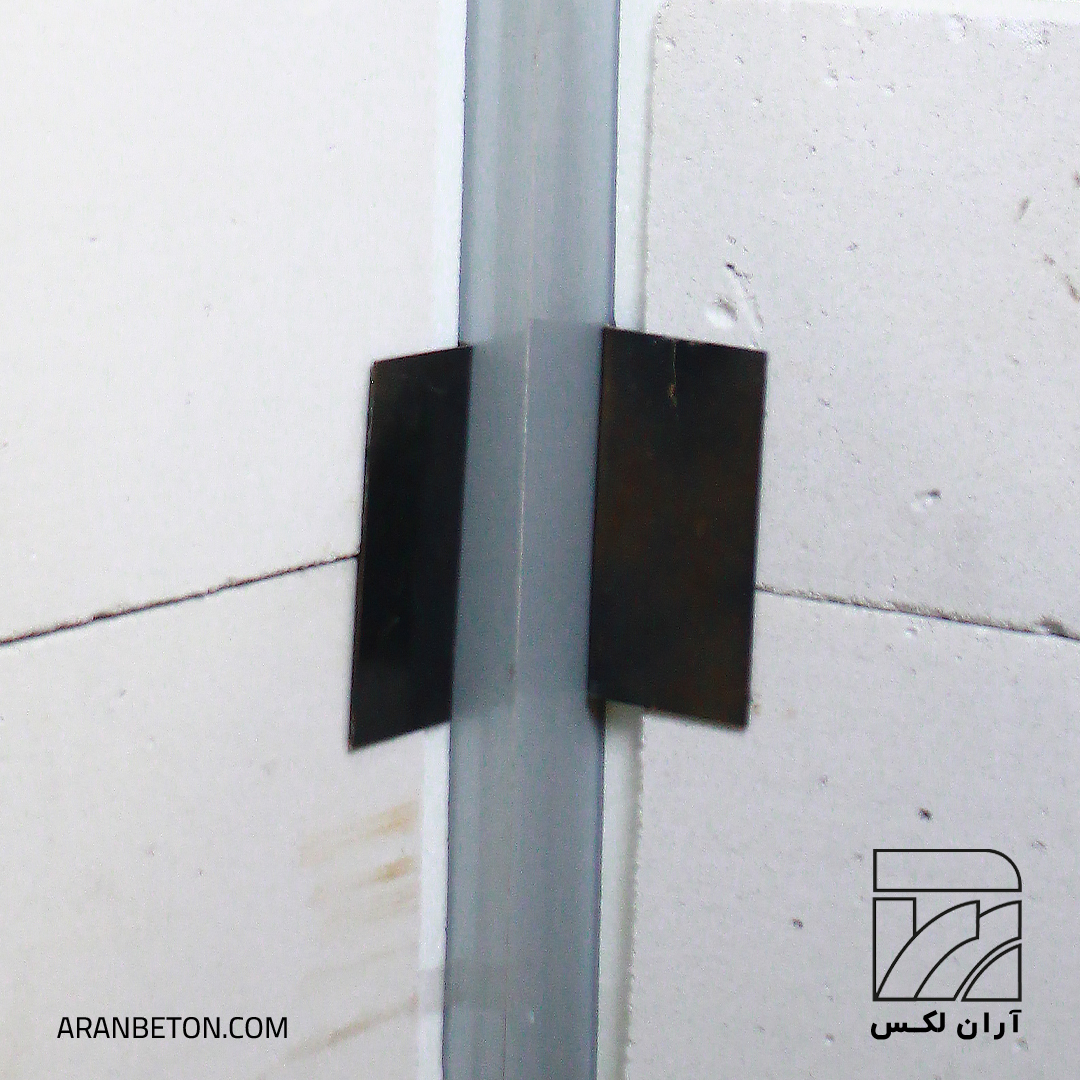

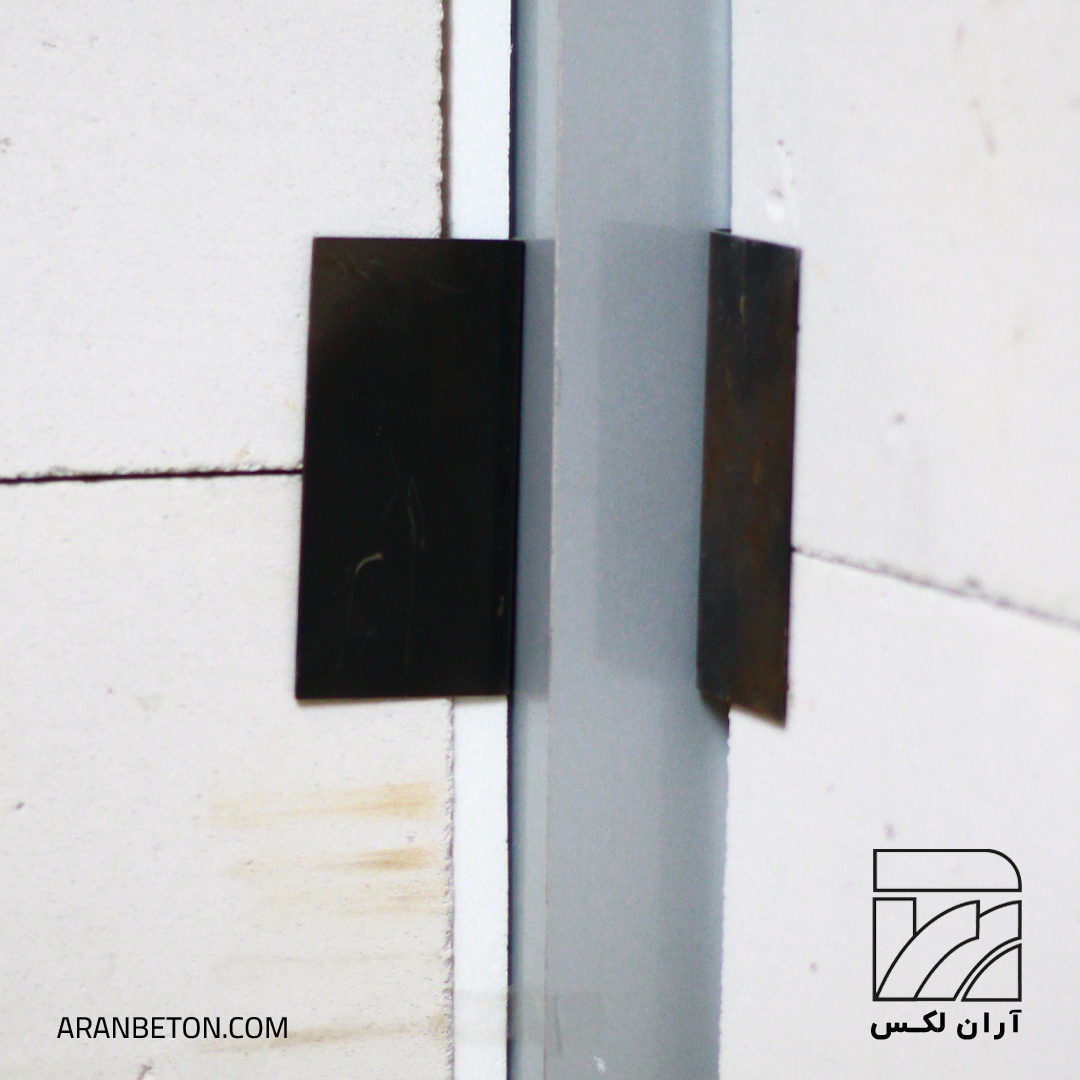

اجرای وال پست منقطع یک فرآیند حرفه‌ای است که پس از اتمام دیوار چینی، این عنصر بر روی اجزاء سازه‌ای نصب می‌شود. به‌طور خاص، در ساخت دیوارهابا بلوک های AAC، استفاده از وال پست منقطع برای افزایش استحکام ساختار بسیار معمول است. در اجرای ناودانی منقطع، مراحل زیر را می‌توان در نظر گرفت:
1.نصب قطعات نبشی و ناودانی
– قطعات نبشی و ناودانی که از ورق فولادی گالوانیزه یا ورق سیاه خم‌خورده تهیه می‌شوند، در محل نصب به دقت قرار می‌گیرند.
2. پر کردن فاصله با مواد انعطاف‌پذیر:
– فاصله بین دیوار و ستون با مواد انعطاف‌پذیر نظیر پشم‌سنگ یا پلی‌استایرن پر می‌شود. این کار به جلوگیری از نشت حرارتی و بهبود عملکرد حرارتی کمک می‌کند.
3. اجتناب از اتصالات مستقیم:
– هرگونه اتصال مستقیم، مانند پیچ و میخ، بین بال وال پست و دیوار اجرا نمی‌شود. این اقدام به منظور جلوگیری از افت سریع دما در زمان زلزله و حفظ استحکام ساختار است.
4. جوش وال پست به ستون (در صورت وجود):
– در مواردی که ستون فولادی وجود دارد، وال پست به ستون جوش داده می‌شود. این جوش باعث تقویت اتصال بین وال پست و ستون می‌شود.
توجه به این نکات اجرایی در هنگام نصب وال پست منقطع، به بهبود عملکرد ساختمان و افزایش استحکام آن کمک می‌کند. این اطلاعات به صورت حرفه‌ای و اطلاع‌رسانی در مورد اجرای وال پست منقطع ارائه شده‌اند.
ناودانی بلوک سبک اتوکلاو شده و آیین نامه 2800
بر اساس ضوابط آیین نامه 2800 در اجرای ناودانی منقطع در ساختمان‌ها، دستورالعمل‌های زیر تعیین شده است:
1. اتصال بدون ضربه:
– اتصال ناودانی منقطع به دیوارهای هبلکسی نباید با استفاده از ضرباتی نظیر میخ، چاشنی یا تفنگی انجام شود؛ زیرا این ضربات ممکن است باعث ترک‌خوردگی دیوار و بلوک‌ها شوند.
2. نصب با استفاده از پیچ و واشر:
– نصب ناودانی منقطع در دیوارهای هبلکسی با استفاده از پیچ 5 یا 6 سانتی‌متری با سر بوکس خور بهمراه واشر و رول پلاک انجام شود.
3. تعداد وال پست بر اساس ارتفاع:
– برای اتصال ناودانی منقطع هبلکس به ستون، به ازای هر متر ارتفاع، یک وال پست به کار برود.
4. تعداد وال پست در زیر تیرها:
– تعداد وال پست‌های مورد نیاز در زیر تیرها با دهانه‌های سه متری، 3 عدد است. با افزایش دهانه هر متر، یک عدد وال پست منقطع باید نصب شود.
5. استفاده از وال پست‌های ناودانی منقطع:
– استفاده از ناودانی منقطع هبلکس، که به صورت ناودانی هستند و نسبت به نبشی‌های قدیمی عملکرد بهتری در مقابل زلزله دارند، لازم و ضروری است.
با اطلاع از این موارد و توجه به استانداردها و قوانین اجرایی، نصب ناودانی منقطع در ساختمان‌ها به‌طور صحیح و مطابق با نیازهای سازه‌های زلزله‌ای انجام می‌شود.
نصب و اجرای ناودانی منقطع آرانلکس
از زمان وقوع زلزله‌های مهم در کشورمان، آیین‌نامه‌های مرتبط با ساختمان‌ها تغییرات مهمی را تجربه کرده‌اند تا مقاومت و دوام سازه‌ها در برابر زلزله بهبود یابد.
تیم مقررات ملی ساختمان پس از وقوع زلزله‌های شدید به بررسی ساختمان‌های تخریب شده پرداخت تا نقاط ضعف موجود را شناسایی و مقررات مرتبط با ساخت را تغییر دهد. در پی این بررسی‌ها، پیوست ششم تدوین شد تا خطاها و نواقص آیین‌نامه قبلی را برطرف سازد.

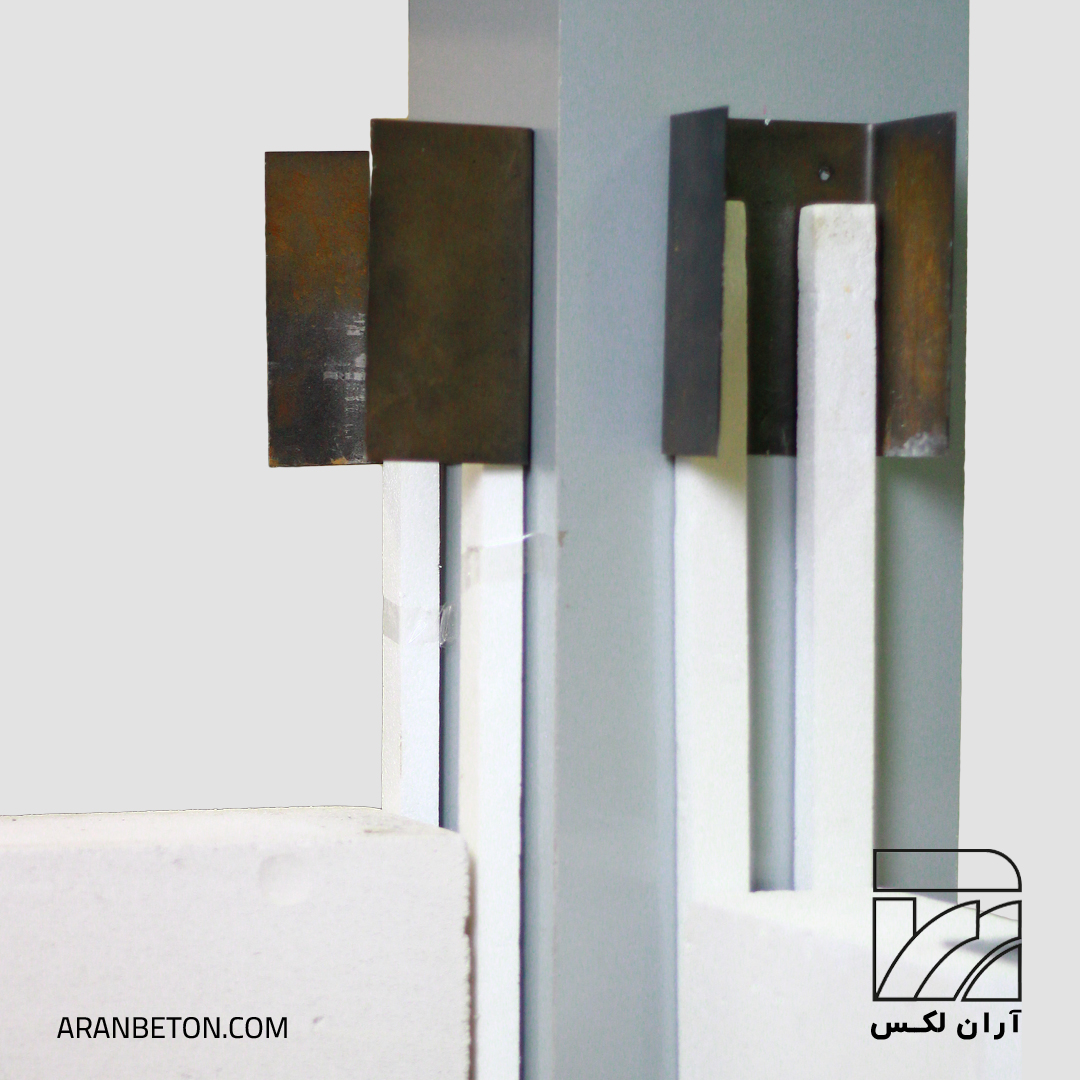

یکی از ضعف‌های مشاهده‌شده در ساختمان‌های قدیمی، نحوه نصب یونولیت بین نبشی و ستون بعد از ثابت کردن بالا و پایین دیوار بود. در پیوست ششم، تأکید بر این بود که یونولیت را بین ناودانی منقطع و دیوار قرار داد تا در صورت زلزله، دیوار به یونولیت برخورد کرده و با توجه به انعطاف‌پذیری یونولیت، تخریب نشود.
از جمله روش‌های اجرای وال پست با میلگرد بستر، روش‌های عمودی و افقی مطرح می‌شوند. در روش عمودی، میلگردها به صورت عمودی در فضای خالی بلوک‌ها قرار گرفته و در جای خود ثابت می‌شوند. در روش افقی، میلگردهای کلافی به کار می‌روند و به صورت نردبانی یا خرپایی در بستر قرار می‌گیرند. میلگرد بستر با قطر 4 تا 6 میلی‌متر در ملات گنجانده می‌شود. این ملات معمولاً با چسب هبلکس تهیه می‌شود.
اتصال دیوار به زیر سقغ با ناودانی:

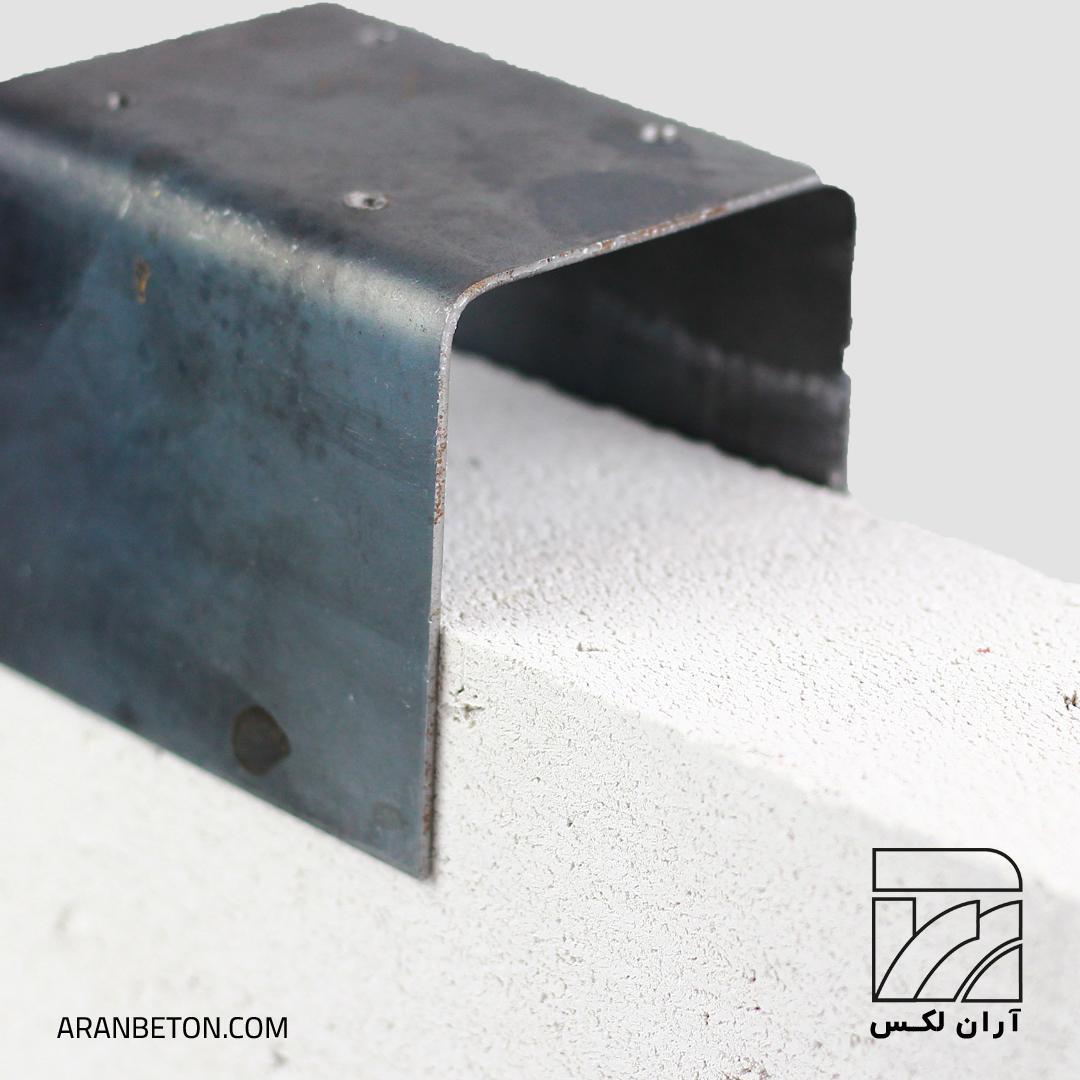

یک مسئله مهم دیگر که در خصوص ناودانی منقطع باید توجه داشت، روش اتصال دیوار به زیر سقف با استفاده از وال پست منقطع گالوانیزه است. در این روش، اتصال از نوع لغزشی است و بدون اینکه دیوار و سقف به صورت مستقیم با هم ارتباط داشته باشند، انجام می‌شود. این اتصال با حضور دو ناودانی منقطع هبلکس و با استفاده از مهار بیرون صفحه دیوار اجرا می‌شود. نوع اتصال در اینجا بسیار حیاتی است و معمولاً با توجه به وضعیت دیواری که بین اعضای قائم قرار گرفته است، تعیین می‌شود.
جهت بهبود مهار لبه بالایی دیوار، توصیه می‌شود که به تعداد کافی ناودانی منقطع را تهیه و دو عدد از آنها را به صورت صحیح و دقیق به سقف سازه متصل کنید. ناودانی‌ها نباید به دیوار یا وادار جوش، میخ یا پیچ شوند. لازم است فاصله بالای دیوارها با سقف به گونه‌ای باشد که تیر بتواند بدون مشکل خیز پیدا کرده و هیچ اتصالی به دیوار نداشته باشد. این روش اتصال موجب افزایش مقاومت بلوک هبلکس در برابر زلزله می‌شود.
ویژگی‌های ناودانی منقطع آرانلکس:
ناودانی منقطع هبلکس یکی از اجزای اساسی در ساخت و ساز است که با ویژگی‌های خاص خود، به بهبود استحکام و پایداری سازه‌ها کمک می‌کند. این نوع ناودانی به صورت عمودی در دیوارها یا ستون‌ها قرار می‌گیرد و مجموعه ویژگی‌های منحصر به فردی دارد.
ابتدا، مقطع عرضی آن با دقت طراحی شده است تا بهینه‌ترین عملکرد را در مقابل بارهای عمودی فراهم کند. همچنین، طراحی خاص این ناودانی جلوه‌ای از مهندسی متقدم است و باعث افزایش مقاومت در برابر فشارهای ناشی از بارهای عمودی و حتی لرزه‌های زلزله می‌شود.
