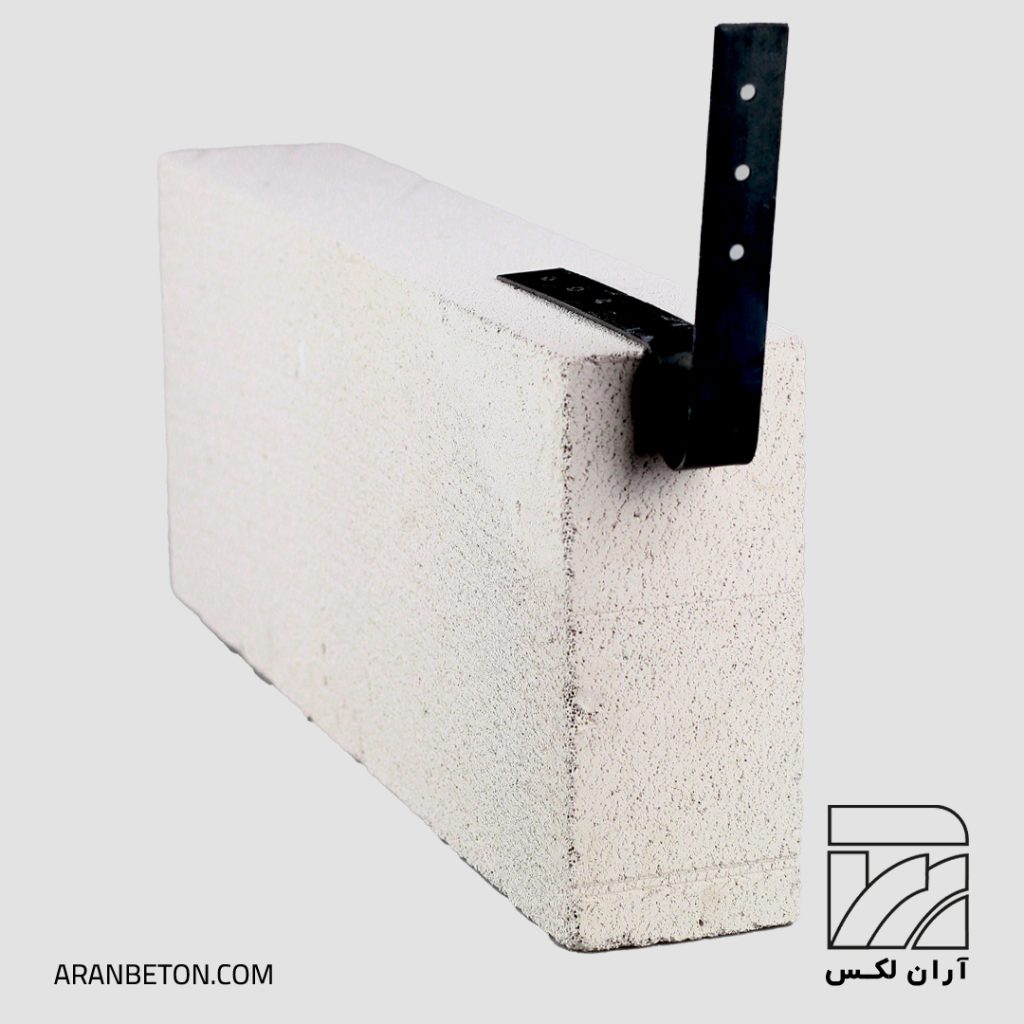

بست رادیکالی آرانلکس

18,000 تومان / هر عدد

بست رادیکالی آرانلکس یا بست ارتجاعی، به عنوان یک نوع بست مهندسی سازه، دارای خمیدگی است که امکان جابجایی محدود دیوارها را در راستای افقی فراهم می‌کند. این نوع بست به عنوان پرکاربردترین بست بلوک هبلکس شناخته می‌شود و در اتصال دیوارها به اعضای سازه عمدتاً در قائم‌ها به کار می‌رود. همچنین، نقش اصلی این بست در نگهداری دیوارهای ساخته شده از بلوک هبلکس می‌باشد.

کد محصول25321828558
دسته بندی ها

بست رادیکالی آرانلکس یک روش نوین در صنعت ساخت و ساز و دیوار کشی است که در اجرای بلوک‌های AAC بسیار مؤثر و مورد استفاده است. این بستها با ایجاد ارتجاع و استحکام ساختاری، مانع افتادن و جابجایی بلوک‌ها می‌شوند و ثبات بیشتری به ساختمان می‌بخشند.

در این مقاله، با مفهوم و کاربرد بست رادیکالی آرانلکس آشنا می‌شویم و نقش آن در نصب و اجرای بلوک‌های AAC را مورد بررسی قرار می‌دهیم. همچنین، ویژگی‌های بست رادیکالی و فواید استفاده از آن را مورد بررسی قرار خواهیم داد و نکات مهم در استفاده صحیح از بست رادیکالی را برجسته می‌کنیم.

نکات کلیدی:

  • بست رادیکالی آرانلکس باعث بهبود کارایی و ساختمان بلوک‌های AAC و ستون می‌شود.
  • این بستها از ویژگی‌هایی مانند ارتجاع، استحکام ساختاری و قابلیت اتصال به بلوک‌های AAC برخوردار هستند.
  • استفاده از بست رادیکالی آرانلکس در نصب بلوک‌های AAC به دلیل فواید زیادی نظیر صرفه‌جویی در زمان و هزینه، بسیار مورد توجه قرار می‌گیرد.
  • استفاده صحیح از بست رادیکالی آرانلکس در نصب بلوک‌های AAC بسیار حیاتی است و نکات مهمی برای این موضوع وجود دارد.

بست رادیکالی چیست؟

بست رادیکالی یا بست ارتجاعی، به عنوان یک نوع بست مهندسی سازه، دارای خمیدگی است که امکان جابجایی محدود دیوارها را در راستای افقی فراهم می‌کند. این نوع بست به عنوان پرکاربردترین بست بلوک هبلکس شناخته می‌شود و در اتصال دیوارها به اعضای سازه عمدتاً در قائم‌ها به کار می‌رود. همچنین، نقش اصلی این بست در نگهداری دیوارهای ساخته شده از بلوک هبلکس می‌باشد.

بست رادیکالی با ایجاد فاصله 2 سانتی‌متری میان دیوار و ستون، اتصالی نرم ایجاد می‌کند که در زمان زلزله و جلوگیری از تخریب دیوار اهمیت دارد. این فاصله باعث می‌شود که بارهای وارده به دیوار به درستی به ستون‌ها و تیرها منتقل شده و در نتیجه، آسیب کمتری به دیوار وارد شود. این اقدام در مواقع زلزله از ترک‌خوردن و تخریب دیوارها جلوگیری می‌کند.

تاکید بر ایجاد اتصال نرم و مناسب با ستون‌ها، نه تنها از وقوع آسیب به دیوارها جلوگیری می‌کند بلکه به توزیع بهینه نیروها و افزایش پایداری سازه نیز کمک می‌نماید. در نتیجه، بست رادیکالی به عنوان یک راهکار مؤثر در بهبود عملکرد سازه‌ها در شرایط زلزله و حفاظت از دیوارها در مقابل ضربات وارد شده به آنها، مورد استفاده قرار می‌گیرد.

طبق مفاد پیوست ششم به آیین‌نامه 2800، مجاز است در دیوار های با بلوک AAC از بست رادیکالی به جای والپست استفاده نمود.

استفاده از بست رادیکالی در نصب بلوک‌های AAC

بست رادیکالی، به صورت مستقیم به عناصر سازه متصل می‌شود. اتصال این بست به سازه از طریق اتصالات کوبشی، مانند میخ، به دلیل احتمال تخریب عناصر سازه‌ای نظیر بتن ستون، کاملاً ممنوع می‌باشد. در این راستا، طبق آیین‌نامه مربوطه، استفاده ابتدا از اتصالات پیچشی نظیر پیچ و مهره الزامی است.

بخش دیگری از بست رادیکالی که به بلوک‌های هبلکس متصل می‌شود، با استفاده از میخ‌های 7 سانتی اجرا می‌شود. این اتصالات علاوه بر اتصال دیوار به ستون، جهت اتصال دیوارهای غیرسازه‌ای به یکدیگر نیز به کار می‌روند.

در مورد دیوارهای ساخته شده با بلوک‌های سبک گازی، ایجاد یکپارچگی دیوار توسط بست‌های نازک فلزی انجام می‌پذیرد. با دانستن روش صحیح اجرای بست رادیکالی و اجرای دقیق آن، می‌توان از آسیب‌های وارده به سازه در زمان زلزله جلوگیری کرد. همچنین، در صورت نیاز به خرید بلوک‌های هبلکس، توصیه می‌شود که از کارخانه‌های معتبر و با کیفیت استفاده شود.

اتصال به سقف بتن سبک AAC با بست رادیکالی

استفاده از بست رادیکالی برای اتصال سقف سازه به بلوک هبلکس نیز ممکن است. به این صورت که برای هر دو بلوک (120 سانتیمتر) از یک بست رادیکالی برای اتصال سقف به بلوک سبک اتوکلاو شده استفاده می‌شود.

طبق پ-6-2-4-1-6 اتصال دیوار به زیر سقف اتصال دیوار به زیر سقف باید به صورت اتصال لغزشی بدون اتصال مستقیم دیوار به سقف و با استفاده از مهار خارج از صفحه دیوار با قطعاتی از قبیل نبشی یا ناودانی اجرا شود.

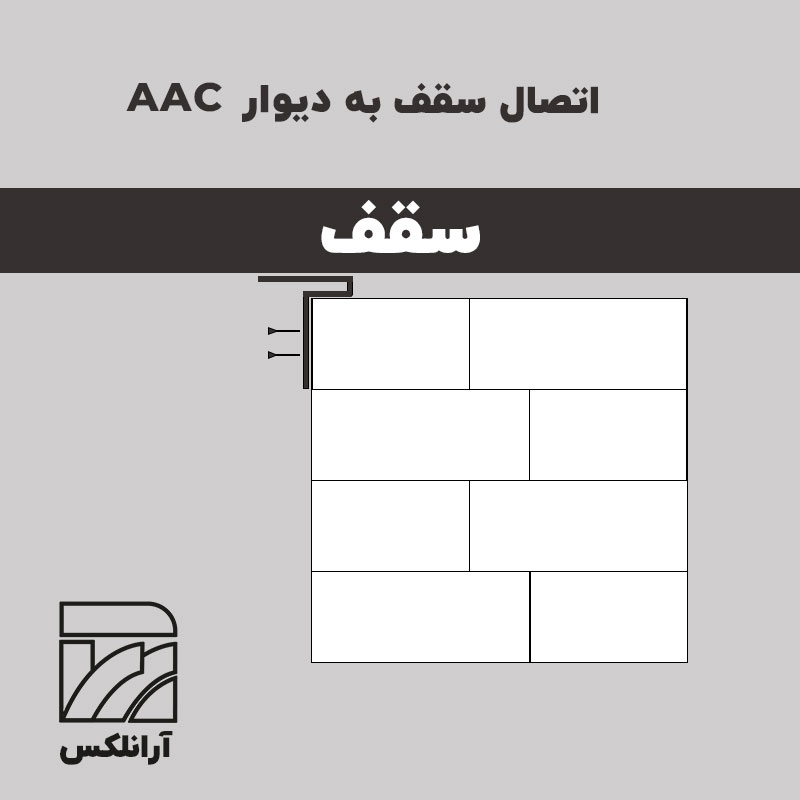

اتصال سقف به دیوار AAC

اتصال بتن سبک اتوکلاو شده به ستون

بست رادیکالی از یک طرف به سازه پیچ رول پلاک می‌شود و از سوی دیگر، با دو میخ فولادی به طول 7 سانتیمتر به بلوک متصل می‌گردد. توصیه می‌شود که برای دیوارهای بیرونی هر دو ردیف (50 سانتیمتر) بست رادیکالی و برای دیوارهای داخلی از سه ردیف (75 سانتیمتر) استفاده گردد.

از جمله اتصالاتی که برای دیوارهای هبلکس مناسب است، استفاده از قطعه اتصال یکپارچه U شکل (بست رادیکالی یا ارتجاعی) برای مهار افقی خارج از صفحه و در عین حال فراهم کردن آزادی حرکت در داخل صفحه می‌باشد.

استفاده از بست با خم خوردگی (ارتجاعی یا رادیکالی) برای ایجاد امکان جابجایی محدود در دیوارهای افقی ضروری است، و اتصالات با قطعات به فرم نبشی رایج نمی‌توانند از ترک‌های ناشی از خمش یا سایر تغییرات شکل جلوگیری کنند.

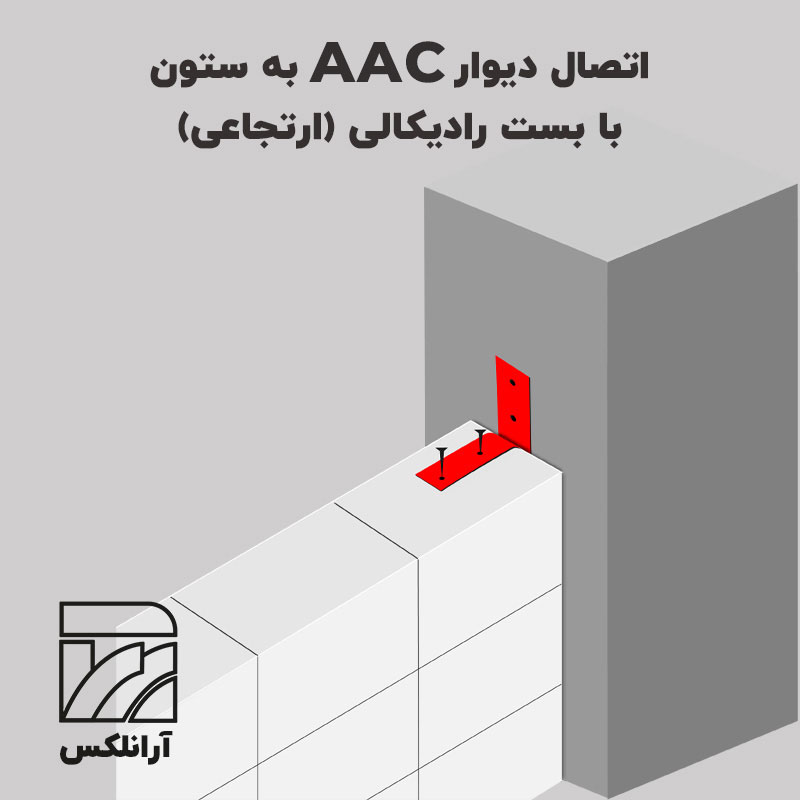

اتصال AAC به ستون با بست رادیکالی (ارتجاعی)



اتصال دو دیوار از بلوک سبک AAC

توصیه می‌شود که برای اتصال دیوار جدید به دیواری از جنس دیکر یا مشابه آن، از بست رادیکالی استفاده شود. بست رادیکالی برای دیوارهای داخلی با ارتفاع سه ردیف (75 سانتی‌متر) به کار می‌رود. تقریباً برای هر مترمربع، یک عدد بست رادیکالی نیاز است.

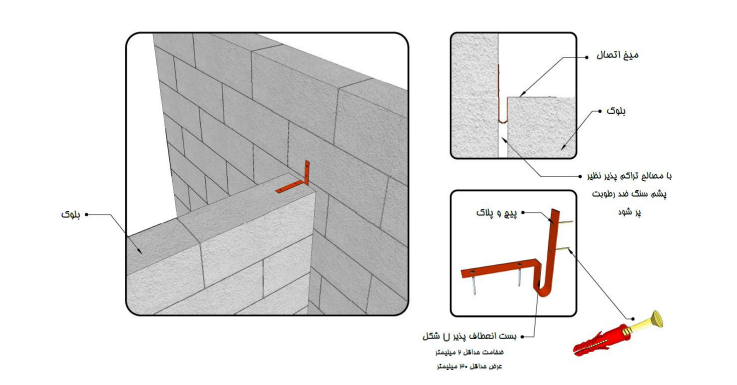

اتصال دو دیوار از بلوک هبلکس با بست رادیکالی

در محل اتصال دیوارهای غیرسازه‌ای، اتصال دو دیوار با بست رادیکالی پیشنهاد می‌شود. اگرچه در ادبیات فنی همواره توصیه شده است که چفت و بست کافی در قطعات واحد بنایی دیوار متعامد ایجاد گردد، اما در اتصال دیوارهای هبلکس، به دلیل امکان بروز تنش‌های کششی در درون صفحه دیوارهای متعامد، استفاده از بست رادیکالی مشابه به آنچه در مورد اتصال ستون ذکر شد، توصیه می‌شود.

مطابق پیوست ششم آیین‌نامه 2800، استفاده از بست L شکل برای اتصال دو دیوار به یکدیگر مجاز نمی‌باشد.

تعداد بست رادیکالی در دیوار

برای یک دیوار بیرونی با ابعاد 4 متر طول و 3 متر عرض، نیاز به 13 عدد بست رادیکالی می‌باشد.

در بند پ 6-1-4-2 جزئیات اجرایی دیوارهای داخلی و خارجی (صفحات 5 تا 7)  از آیین‌نامه 2800 – ویرایش 4 آمده است که اتصال دیوارها به سازه باید به نحوی انجام شود که در اثر خیز تیرها زیر و بالای دیوار، جابجایی نسبی طبقات و یا نیروهای خارج از صفحه نظیر زلزله و باد، دیوار پایدار باقی بماند و عملکرد آن حفظ شود تا از ایجاد ترک شدید در دیوار جلوگیری شود.

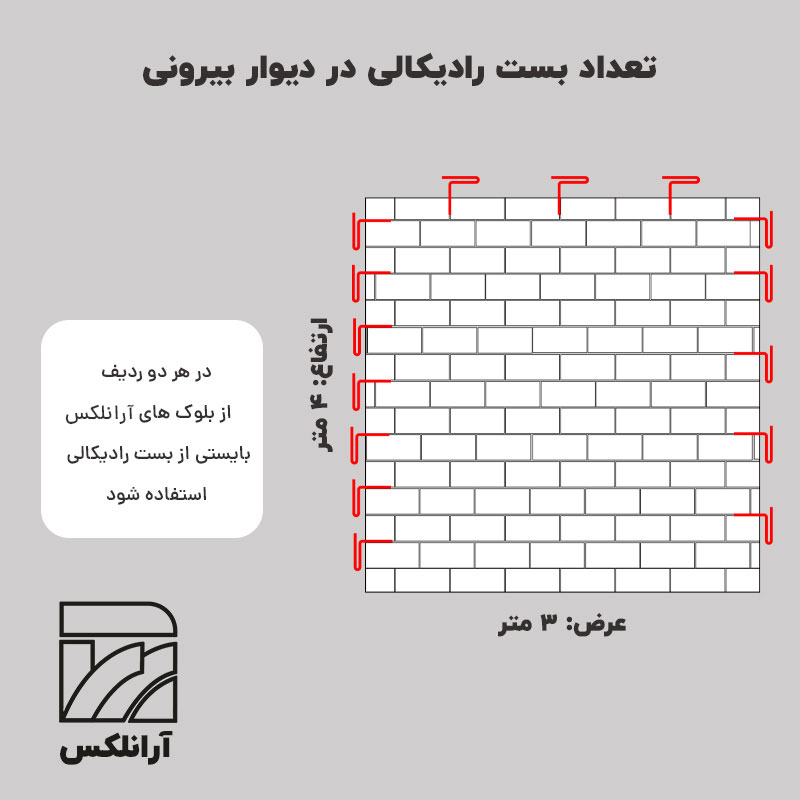

تعداد بست رادیکالی آرانلکس در یک دیوار 4 متری

در این بند، نمونه‌هایی از اتصالات قابل قبول ارائه شده است. جزئیات بیشتر به همراه جداول مقاطع محاسبه شده در “راهنمای طراحی سازه‌ای و جزئیات اجرایی دیوارهای غیرسازه‌ای – ضوابط شماره 819 مرکز تحقیقات راه، مسکن و شهرسازی” ارائه شده‌اند.

دیوارها با استفاده از ملات بستر ثازک (ضخامت ملات کمتر از 3 میلی‌متر) یا چسب‌های پلی یورتان و با استفاده از بست‌های فولادی نازک منقطع یا پیوسته (شکل پ 6-3) اجرا شوند. میلگردها و بست‌ها باید طبق ضوابط مبحث هشتم مقررات ملی ساختمان و در صورت نیاز از جنس فولاد ضد زنگ یا فولاد گالوانیزه و یا میلگرد آچ دار سرد نورد باشند.

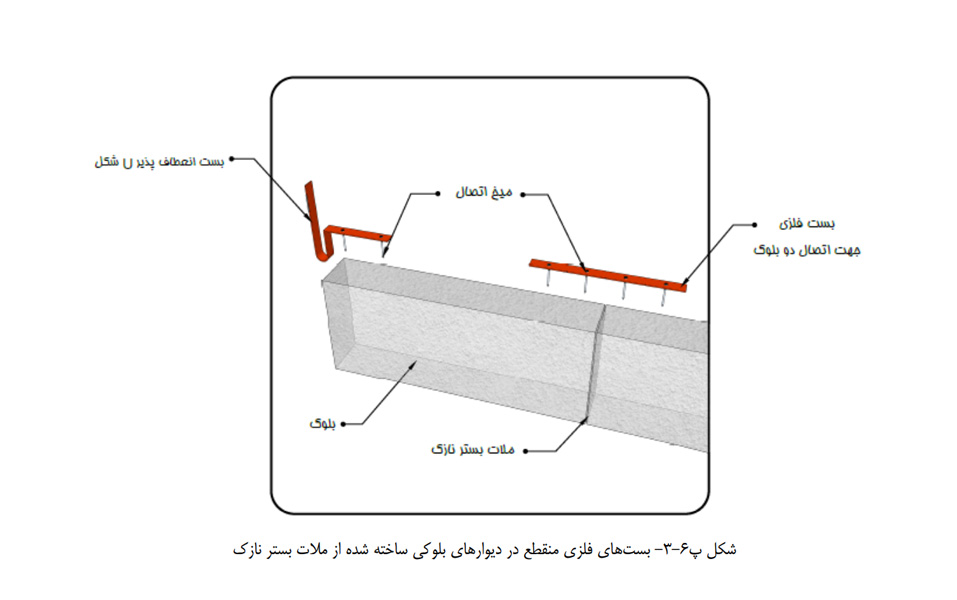

بستهای فلزی منقطع در دیوارهای بلوکی ساخته شده از ملات بستر نازک

حداقل سطح مقطع قطعه مسلح کننده برابر با 0.0003 سطح مقطع موثر دیوار در برش خارج از صفحه است.

حداکثر فاصله عمودی بین قطعات مسلح کننده در ارتفاع دیوار یک متر است که طبق آن قطعات باید طراحی و محاسبه شوند.

  • بست رادیکالی یکی از تکنولوژی‌های پیشرفته در عرصه ساخت و ساز است که بهبود و ثبات قابل توجهی به ساختمان‌ها می‌بخشد.

نکات خرید بست رادیکالی

توصیه می شود خرید بست رادیکالی را از تولید کننده بتن سبک گازی مورد استفاده در پروژه خود، انجام دهید. آرانلکس تولید کننده بتن سبک اتوکلاو شده و تمام قطعات و ابزار های لازم برای دیوارکشی با بلوک های AAC در ایران به شمار می رود.

در زیر به نکاتی که بایستی در انتخاب بست رادیکالی به آن توجه داشته باشید، اشاره خواهیم کرد:

  • متریال ساخت: بست‌های رادیکالی باید از جنس گالوانیزه و ضد زنگ باشند تا در برابر رطوبت آسیبی نبینند.
  • ابعاد عرض بست: طبق آیین‌نامه اجرایی 2800، عرض بست‌های رادیکالی حداقل باید ۳ سانتی‌متر باشد. لذا حین خرید به این مورد توجه نمایید.
  • تجهیزات مرتبط: از آنجایی که بست‌ها به کمک پیچ و رول پلاک به بلوک‌ها و ستون متصل می‌شوند، حین خرید باید این تجهیزات را نیز تهیه کرده و اطمینان حاصل کنید که سایز پیچ‌ها با سوراخ‌های بست تناسب دارد.
  • ضخامت بست: ضخامت بست‌های رادیکالی در مقاومت و استحکام آن‌ها نقش اساسی دارد. هر بست رادیکالی باید حداقل ۲ میلی‌متر ضخامت داشته باشد. حتماً این مورد را در زمان خرید بست به یادآوری کنید.
  • بررسی کیفیت: بست‌ها را از نظر ویژگی‌های ظاهری کاملاً بررسی کرده و دقت کنید که ترک خورده یا شکسته نباشند.
  • تعداد بست‌ها: تعداد بست‌های رادیکالی باید با توجه به سطح کار و میزان ایمنی مد نظر مهندسان ناظر تعیین شود. در نظر داشته باشید که این تعداد بر اساس اهمیت آن در ایمنی سازه و دیوارها انتخاب شود و به دلیل مسائل مالی، تعداد آن‌ها را نه کم و نه زیاد کنید.

ویژگی‌های بست رادیکالی

در این بخش، به بررسی ویژگی‌های بست رادیکالی هبلکس می‌پردازیم که شامل ارتجاع، استحکام ساختاری و قابلیت اتصال به بلوک‌های AAC می‌شود. این ویژگی‌ها یکی از عوامل اصلی در پایداری و کیفیت ساختمان بلوک‌های AAC می‌باشند.

ارتجاع

بست رادیکالی هبلکس با ارتجاع بالا، از شکل‌پذیری مناسبی برخوردار است که باعث می‌شود در هنگام استفاده در نصب بلوک‌های AAC، به راحتی قابل انعطاف شود و به تنظیمات مختلف ساختمانی پاسخ دهد. این ویژگی به تعادل بین قدرت اتصال و قابلیت تغییر شکل کمک می‌کند و نقش مهمی در جلوگیری از ترکیدگی بلوک‌ها دارد.

بست رادیکالی هبلکس

استحکام ساختاری

بست رادیکالی هبلکس به دلیل U شکل بودن آن و استحکام بالای خود، از ساختمان پایدار و مقاومی برخوردار است که در مقابل نیروهای فشاری و کششی مقاومت قابل توجهی دارد. این ویژگی باعث افزایش مقاومت ساختمان بلوک‌های دیوار در برابر عوامل خارجی مانند زلزله می‌شود.

مزایای استفاده از بست رادیکالی آرانلکس

استفاده از بست ارتجاعی، اگر به درستی اجرا شود، مزایای زیر را به همراه دارد:

استفاده از بست رادیکالی در دیوارکشی با بلوک های AAC از فواید و مزایا را به همراه دارد. این قطعه امکان استقامت دیوار ها در هنگام زمین لرزه را افزایش داده و در عین حال به صرفه‌جویی در زمان و هزینه نیز می‌انجامد.

  • کاهش هزینه های ساخت و ساز و خسارات زلزله: این نوع بست تا 70 درصد از هزینه‌های ساخت و ساز و همچنین خسارات ناشی از زلزله را کاهش می‌دهد.
  • سادگی اجرا و صرفه‌جویی در زمان: اجرای بست ارتجاعی بسیار ساده است و زمان اجرا را کاهش می‌دهد. همچنین، نصب این بست نیاز به نیروی متخصص را ندارد.
  • ایمنی در برابر زلزله: اگر نحوه اجرای بست ارتجاعی صحیح باشد، این بست ایمنی بالایی در برابر زلزله فراهم می‌کند. ساختار یکپارچه دیوارها (با استفاده از بلوک هبلکس) یا اتصال نرم و اصولی دیوارها به یکدیگر، مقاومت سازه را در برابر زلزله افزایش می‌دهد.
  • بهبود ارتجاع: با استفاده از بست رادیکالی هبلکس، ارتجاع بلوک‌های AAC بهبود می‌یابد و از ایجاد شکاف و ترک‌های ناخواسته در ساختمان جلوگیری می‌شود. این امر باعث افزایش دوام و طول عمر ساختمان می‌شود.

با استفاده از بست رادیکالی هبلکس می‌توانید نصب بلوک‌های AAC را بهبود بخشیده و به ساختمان خود استحکام بیشتری ببخشید. همچنین، صرفه‌جویی در زمان و هزینه نصب را تجربه خواهید کرد.

خلاصه

بست رادیکالی هبلکس نقش کلیدی در ندیوارکشی ساختمان دارد. این بسته ها علاوه بر بهبود کارایی بلوک‌های AAC، استحکام ساختاری و اتصال قویتری را به مقاطع اتصال آن ها اضافه می‌کنند. با استفاده از بست رادیکالی هبلکس می توان ضمن استحکام بیشتر ساختمان در برابر زلزله، هزینه های ساخت را کاهش داد.

استفاده از بست رادیکالی هبلکس نه تنها بهبود زمان و هزینه نصب را به همراه دارد، بلکه فواید بیشماری را هم در بر دارد. این فناوری بهبود صحت نصب، ایجاد یک ساختمان مقاوم و انعطاف پذیر و کاهش هزینه ها را امکان پذیر می سازد.

توضیحات تکمیلی

ابعاد 3 سانتیمتر
ضخامت

2.5 میلی متر

ویژگی ها

ضد زنگ, گالوانیزه
